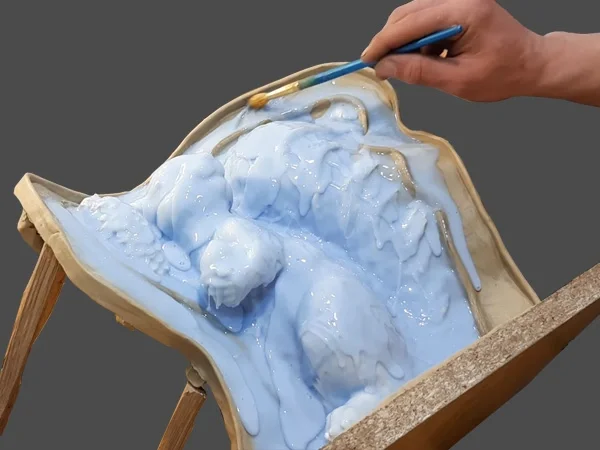

Silicone thiếc, còn được gọi là silicone chữa trị ngưng tụ, bao gồm hai phần: phần A, thường là một chất nền nhớt màu trắng hoặc trong suốt, và phần B, một chất chữa trị trong suốt đến hơi vàng. Khi hai thành phần này được trộn theo tỷ lệ trọng lượng 100A:3B, chúng sẽ đông cứng để tạo thành cao su silicone đàn hồi khi tiếp xúc với độ ẩm trong không khí ở nhiệt độ phòng (20-30°C/68-86℉). Sau khi đông cứng, silicone có khả năng kháng xé tương đối tốt, và độ giòn của nó phụ thuộc vào mức độ độ cứng đã chọn. Chúng có thể được đổ lên mô hình hoặc làm thành chất có thể chải được bằng cách thêm một phụ gia thixotropic.
Thành phần: Phần A là sự pha trộn của polyorganosiloxanes, chất độn và phụ gia. Phần B chủ yếu chứa 70% dibutyltin dilaurate và 30% dibutyltin dioctoate.
Nguyên lý chữa trị: Silicone chữa trị ngưng tụ sử dụng muối thiếc làm xúc tác để khởi xướng quá trình chuyển từ trạng thái lỏng sang rắn. Hai điều kiện phải được đáp ứng để quá trình đông cứng xảy ra, đó là độ ẩm trong không khí và sự hiện diện của xúc tác. Thời gian lưu hóa chủ yếu được xác định bởi tỷ lệ xúc tác và nhiệt độ. Một lượng xúc tác cao hơn dẫn đến thời gian lưu hóa nhanh hơn và thời gian làm việc ngắn hơn. Nói chung, nhiệt độ cao hơn và độ ẩm cao dẫn đến thời gian đông cứng nhanh hơn. Để kéo dài thời gian làm việc của vật liệu, có thể giảm nhiệt độ hoặc giảm lượng chất chữa trị. Trong quá trình đông cứng, các sản phẩm phụ như axit acetic, amine hoặc cồn sẽ được tạo ra, dẫn đến sự co ngót nhẹ trong silicone đã đông cứng.
